Önszabályzó fűtött víznyelők és kifolyók

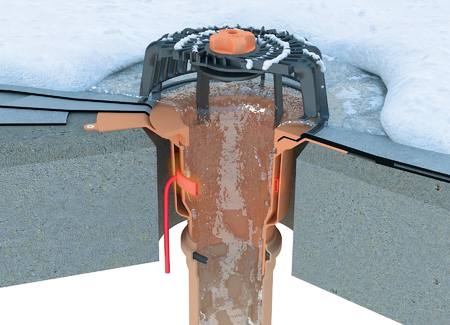

A víznyelők és kifolyók önszabályzó elektromos fűtése a téli időszakban biztosítja a megbízható vízelvezetést, amely a félvezetők közötti - a környezeti hőmérséklet függvényében keletkező - ellenállás-változások elve alapján működik. Laikus nyelven kifejezve, amennyivel alacsonyabb a víznyelő környékén a hőmérséklet, annyival nagyobb a fűtési teljesítmény. A víznyelők illetve kifolyók dugulásának kockázata a nulla fok körüli hőmérsékleten jelentkezik, amikor a fagy és a hó miatt ún. jégdugó zárhatja el a víznyelőket és az egész csőhálózatot. A fűtés úgy működik, hogy necsak a víznyelő bemenetét, hanem annak közvetlen környezetét is védje.

Az önszabályzó fűtés előnyei

• Megbízható vízelvezetés téli időszakban is
• 230 V / 50 Hz feszültség – transzformátor vagy vezérlőegység nélkül
• Rákapcsolható az eresz, esőcsatorna, garázsbejárat, stb. fűtésére
• Egyszerűen csatlakoztatható kapcsolón vagy termosztáton keresztül
• Elektromos áram megtakarítás

A fűtés bekapcsolása és szabályozása

Az önszabályozó fűtőrendszer növeli a teljesítményét a környezeti hőmérséklet függvényében, de a nyári hónapokban is minimális teljesítményt vesz fel a hálózatból. Emiatt azt tanácsoljuk, hogy +3 °C feletti hőmérsékleten kapcsolják ki az áramellátását. A termosztátokat +3 °C‑ra javasoljuk beállítani, a hőmérséklet-érzékelőt pedig az északi oldalon vagy más, külső hatásoktól mentes helyen telepíteni.

A fűtött víznyelők csatlakoztatásának alapvető módjai

• Lekapcsolás lehetősége nélkül (áramfogyasztás nyári időszakban is – nem javasoljuk)
• Mechanikus kapcsoló (kezelést kíván), szükség esetén időzítős kapcsoló aljzat
• Külső termosztát integrált hőérzékelővel
• Elosztó szekrénybe helyezett, külső hőmérsékletet mérő érzékelővel ellátott termosztát
• Elosztó szekrénybe helyezett, külső hőmérséklet- és nedvességérzékelővel ellátott termosztát

Csatlakoztatási rajz

• A csatlakozás a mennyezetszerkezet alatti dobozban valósítható meg
• A víznyelő bevezető kábelének hossza 1,5 m. Kábel: CYKY 3×1,5 mm
• A vezeték-csatlakozás: sárga-zöld/védő, fekete/fázis-, kék/nullás
• Váltóáramú feszültség: 230 V, 50 Hz
• IP specifikáció: IP67

Tetőösszefolyók (TWE):

• Teljesítményfelvétel: változik a környezeti hőmérséklet függvényében 7 W esetében 20°C / 11 W esetében 0°C / 16 W esetében -20°C
• Max. áramlökés: 600 mA

Javítási összefolyók és egyfalú meghosszabbított összefolyók (TWE SAN, TWJE):

• Teljesítményfelvétel: változik a környezeti hőmérséklet függvényében 4 W esetében 20°C / 7 W esetében 0°C / 12 W esetében -20°C
• Max. áramlökés: 400 mA

Erkélyösszefolyók és vízköpők (TWBE, TWCE):

• Teljesítményfelvétel: változik a környezeti hőmérséklet függvényében 3 W esetében 20°C / 4 W esetében 0°C / 7 W esetében -20°C
• Max. áramlökés: 150 mA

1 – fõkapcsoló
2 – áramvédő kapcsoló
3 – biztosíték
4 – termosztát vagy kapcsoló
5 – tető víznyelő
L – fázis (fekete)
N – nullás (kék)
PE – védő (sárga-zöld)
